防渗浇注料

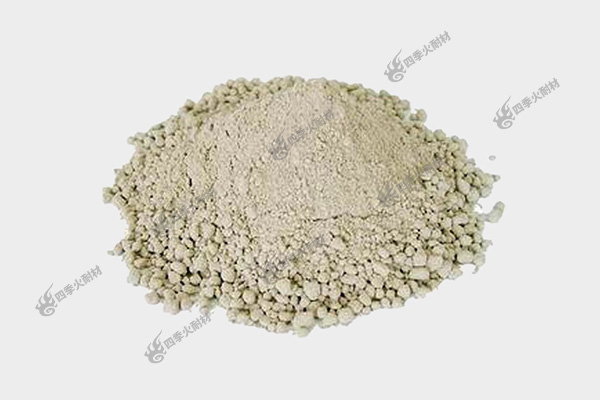

防渗浇注料采用黏土熟料作耐火骨料,铝矾土熟料作耐火粉料,添加超微粉,用CA-50水泥作结合剂,并加分散剂和硅质或长石类防渗剂。该料用于铝电解槽侧壁炭砖和隔热层之间,可阻止Na和NaF等物质的渗透,也保护了隔热层。防渗浇注料它具有高强度、低导热、抗渗透力强等特性,防止铝液与电解质的渗透、侵蚀。广泛被用于熔铸炉、加热炉、均热炉、热处理炉等炉衬不同部位。防渗浇注料具有低导热系数，抗渗透力强等特性，可防止铝液与液质的渗透、侵蚀，从而延长电解槽的使用时长，

同时，防渗浇注料因电解质进入耐火隔热层使得其导热系数增大而导致电解槽耗电量加大。而且防渗料施工快界方便，且不需烘烤即可块速升温，主要用于电解槽低以替代耐火砖及Al2O3层作抗渗层，是一种常用的熔铝炉用耐火材料。

理化指标：

项目	型号	标号
化学成分	AL2O3	42%
化学成分	Si2O3	32%
体积密度	g/cm3	2.0
重烧现变化率（%）	1100°C	-0.5
抗折强度（Mpa)	110°C*3h	≥5
耐压强度（MPa）	110°C*3h	≥25
耐火度（℃））		1600
使用部位		下炉墙夹层，炉底防渗层

防渗浇注料根据电解槽的设计和选材，应确保碳阴极材料内部的温度大于850℃，抗热震好，在炭砖与隔热层之间用防渗料作阻挡层，防止有害物质的渗透。

防渗浇注料用于铝电解槽侧壁炭砖和隔热层之间，可阻止Na 和NaF 等物质的渗透，也保护了隔热层。防渗浇注料临界粒径3mm，骨粉料质量比约6:4 ，直接铺在槽底隔热层上。

防渗浇注料主要性能，在电炉内加热到950℃、保温时间为96h。密封坩埚随炉自然降温到室温，取出坩埚，切开剖面观察分析，并测量防渗料与冰晶石反应后的剩余高度H2，计算出渗透深度(H1-H2)，实质为反应层的高度，即为该料的抗渗透性 。

但防渗浇注料也有用在炼铅或炼铜行业，不同炉子用的防渗料其材质也不一样，但不管用在什么炉子上，热胀冷缩，体积稳定、热震好是抗渗的关键。

产品报价：

由于客户对浇注料的使用要求不一样，理化指标不一样，浇注料价格就不一样，了解详细的价格，直接拨打上面的电话，电话咨询---浇注料厂家四季火耐火材料。
